精密蚀刻｜赋能半导体与电子封装微型化发展

半导体先进封装持续向着高密度、薄型化、多引脚、高可靠性方向迭代。随着 Chiplet、功率半导体、MEMS 传感器等技术落地，器件内部金属结构尺寸不断缩小，对加工精度、表面平整度、材料应力控制提出严苛要求。传统冲压、机械加工工艺在超细间距、超薄基材、复杂微结构加工上逐渐遇到瓶颈。光化学精密蚀刻作为微金属零件核心成型工艺，凭借无应力、无毛刺、高精度、改样快的优势，成为半导体、微电子封装关键零部件的优选制造方案，助力芯片封装器件国产化供应链升级。

蚀刻工艺在半导体电子封装领域的应用场景

依托 20 年蚀刻研发积累与自动化产线，我们可提供半导体封装类精密金属构件一站式蚀刻加工服务，产品广泛用于 IC 封装、功率器件、传感器、MEMS、车载半导体等领域：

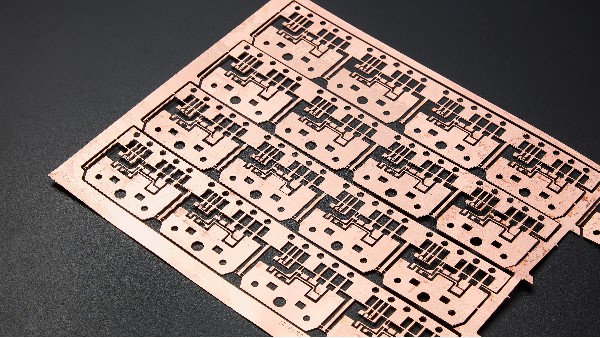

1. IC 引线框架：铜合金、42 合金引线框架，超细引脚、复杂筋条与焊盘结构，支持半蚀刻、双面蚀刻工艺。成品引脚平整无毛刺，表面洁净度高，保障金丝 / 铜丝键合稳定性，适配 QFN、SOP、DFN 等主流封装形式。
2. 封装载片与散热垫片：超薄铜、不锈钢散热片、支撑载片，可制作镂空、定位孔、半蚀刻标记，厚度均匀，无变形。在功率器件封装中快速导出热量，降低器件热阻，提升芯片长期工作可靠性。
3. MEMS 与传感器金属结构件：微小掩膜片、电极片、隔离框架，微米级开孔与图形精度，材料无机械应力，不会造成微小结构形变，满足压力传感器、光学 MEMS 器件封装需求。
4. 屏蔽罩与电磁屏蔽件：超薄不锈钢、铜合金屏蔽框，精密蚀刻一体成型，可做折痕半蚀刻，后续折弯成型，用于芯片模组电磁屏蔽，抑制信号干扰，广泛应用于射频芯片、车载模组封装。
5. 中心导体、导电弹片：半导体测试组件、封装连接器导电金属件，高精度外形，可控蚀刻深度，保证接触稳定性，适配半导体测试座与封装互连结构。

精密蚀刻工艺适配半导体封装的核心优势

✅ 无机械应力加工：区别于冲压，蚀刻属于化学减材成型，不会对超薄金属基材产生挤压变形，特别适合 0.01–0.5mm 超薄材料，微结构不易发生翘曲。 ✅ 微米级图形精度：线宽、孔径可控，可加工复杂异形、镂空、半蚀刻台阶结构，图形一致性好，批量生产良率稳定。 ✅ 表面品质优异：加工后无毛刺、无卷边，金属表面洁净，降低键合失效、短路风险，满足半导体封装洁净管控要求。 ✅ 研发打样高效：无需昂贵硬模具，图纸确认后快速出样，迭代改型成本低，适配半导体新品研发阶段快速验证。 ✅ 多材质兼容：可加工不锈钢、铜、铜合金、42 合金、镍、可伐合金等半导体封装常用金属材料。

品质管控与交付能力

针对半导体与电子封装行业高标准要求，我们建立配套的精密蚀刻生产管控体系，从原材料入料、图形曝光、蚀刻、清洗、尺寸全检到洁净包装全流程管控。 自有 28000㎡生产园区，18 条自动化蚀刻生产线，兼顾小批量研发试样与大批量稳定交付，支持客户图纸保密管理，为半导体封装、微电子企业提供稳定的精密微金属零部件配套服务。

结语

半导体产业微型化、集成化浪潮下，精密蚀刻是先进封装不可或缺的微加工技术。我们持续深耕金属微蚀刻领域，聚焦半导体封装、MEMS、功率器件等赛道，持续优化工艺，为客户提供高精度、高可靠的蚀刻零部件解决方案，携手共建半导体国产供应链。
