精密蚀刻加工
  • 氢燃料电池双极板/流道板/集流板蚀刻

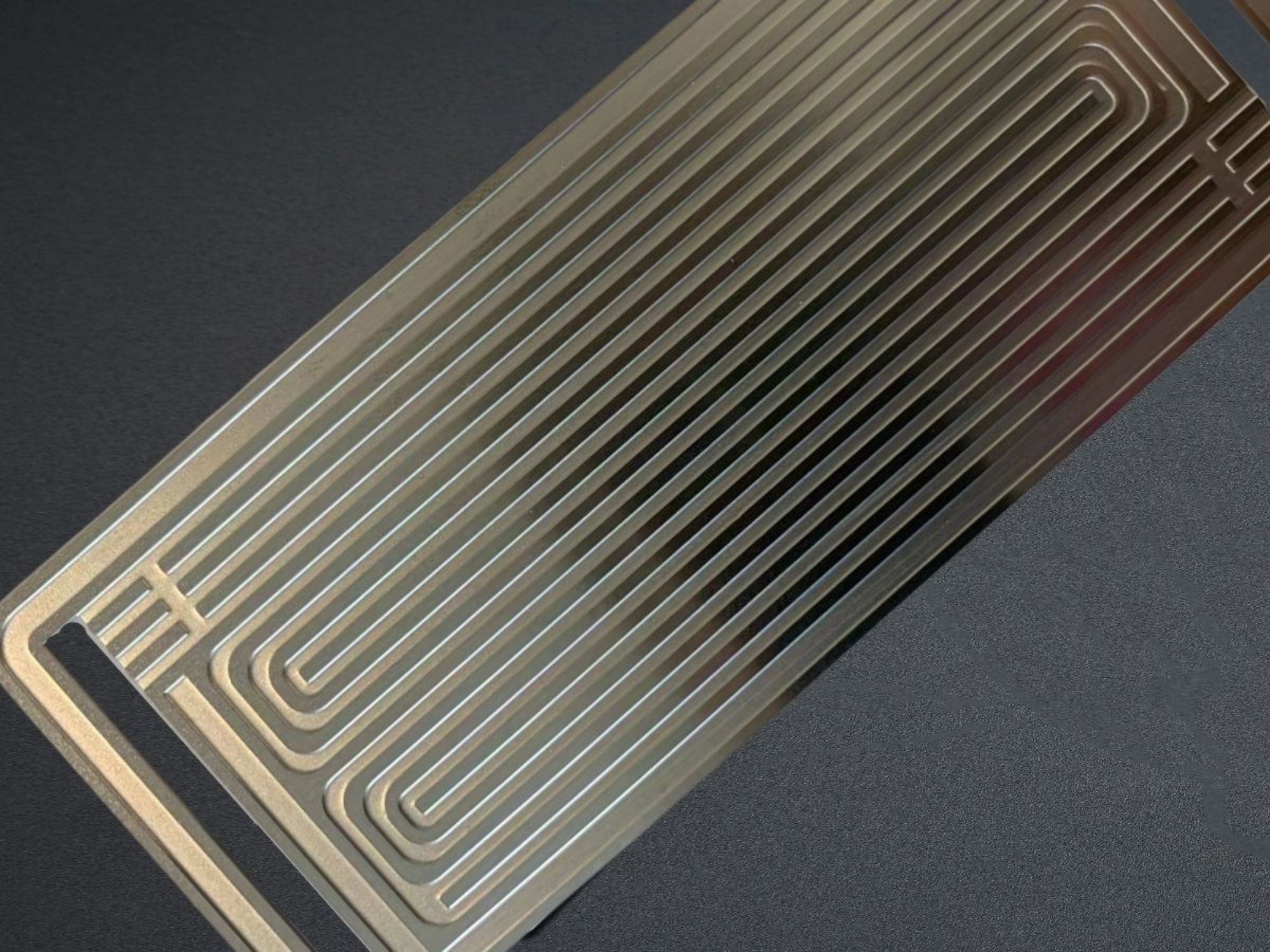

双极板/流道板/集流板蚀刻应用案例

应用场景:汽车氢燃料电池

加工工艺:蚀刻加工

形态:板状

功能:隔绝电池气室

客户需求01

汽车氢燃料电池

客户需求

金属双极板的加工工艺逐步转向更为精密更容易实现产品效果的蚀刻加工,因此客户找到专精协助研发多款金属双极板,此类双极板涉及到双面半蚀刻,加工难度比普通的刻穿和单面蚀刻产品更大,双面不同蚀刻深度也给加工提出了更高的要求。

产品定制解决方案02

专精快蚀刻

成立专项研究小组

专精研发团队精选专门的工程师和蚀刻师团队,成立专项研究组,为双极板研发立项。

专精快蚀刻

反复实验和调试,开发新产品

通过2个多月的反复实验和调试,专精生产的双极板产品平整,能源输出顺滑均匀,在寒热极端条件下不变形。双极板款式升级速度较快。专精全力配合客户不断开发新的导流板和集流板,客户对专精感到非常满意。

产品的优势

  • 采用蚀刻加工工艺,精度高,可达0.01mm (不同材质厚度不同精度)。
  • 专精蚀刻加工对复杂图案和任意几何图形没有限制。无论孔形或图案多么复杂皆为一次加工成形,不增加生产成本。
  • 专精的化学刻蚀是一种双面同时加工技术, 产品表面(正、反)光滑、无恐起、心坑、无毛刺、无翘曲、网片平整无变形,无需打磨、抛光,砰后自理工序。
  • 蚀刻加工尺寸精细(孔径0.1mm,线宽0.1mm ) , 定位准确( t0.03mm)均匀一致。

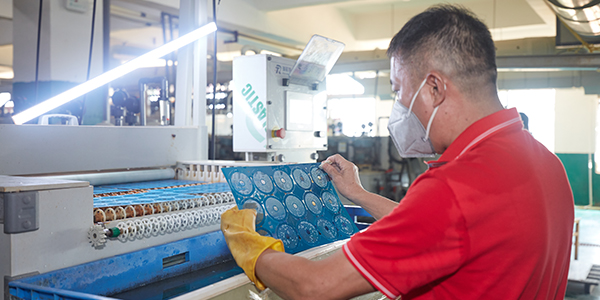

工艺流程8道工艺流程,好产品专精造

  • 裁料材料检验合格后,按设计
    尺寸裁切成片

  • 洗料清洗材料表面的油污,与材料
    和涂布全自动生产

  • 涂布把感光油墨均匀丝印在
    原材料上并烘干

  • 曝光将菲林放在喷了感光油的产品上面,
    通过曝光让菲林上的图案在产品上形成

  • 检测二次元检测成品数据,
    全检合格后包装出货

  • 退墨对产品进行清洗,将多余的
    油漆清洗掉即完成成品

  • 蚀刻通过化学溶液将外露的产品部位进行腐蚀,
    从而形成我们想要的图案

  • 显影通过显影药水将未爆光的地方冲走,
    经过曝光的地方固化,形成蚀刻图案
